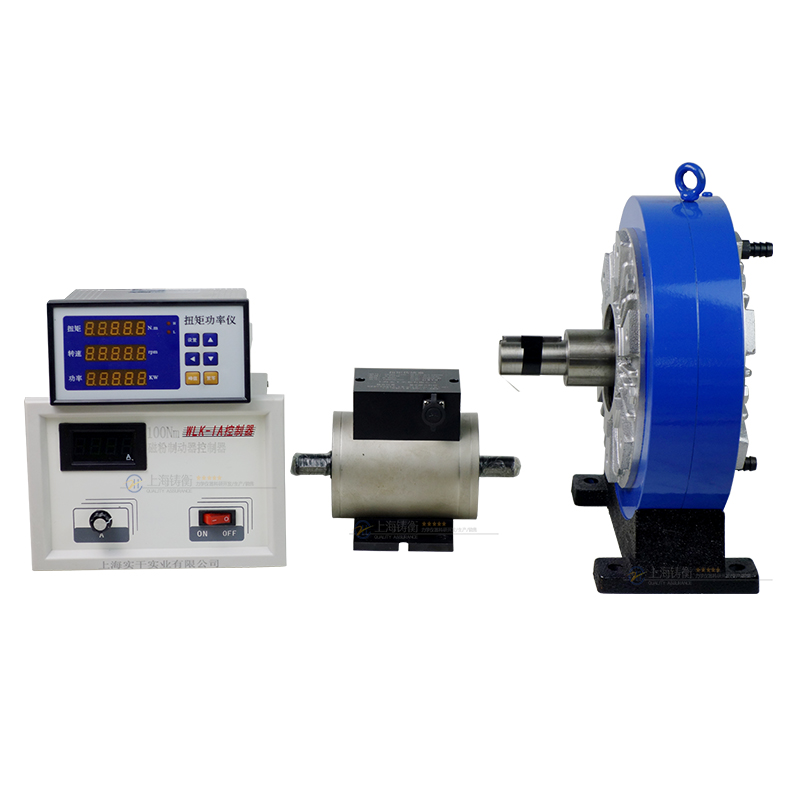

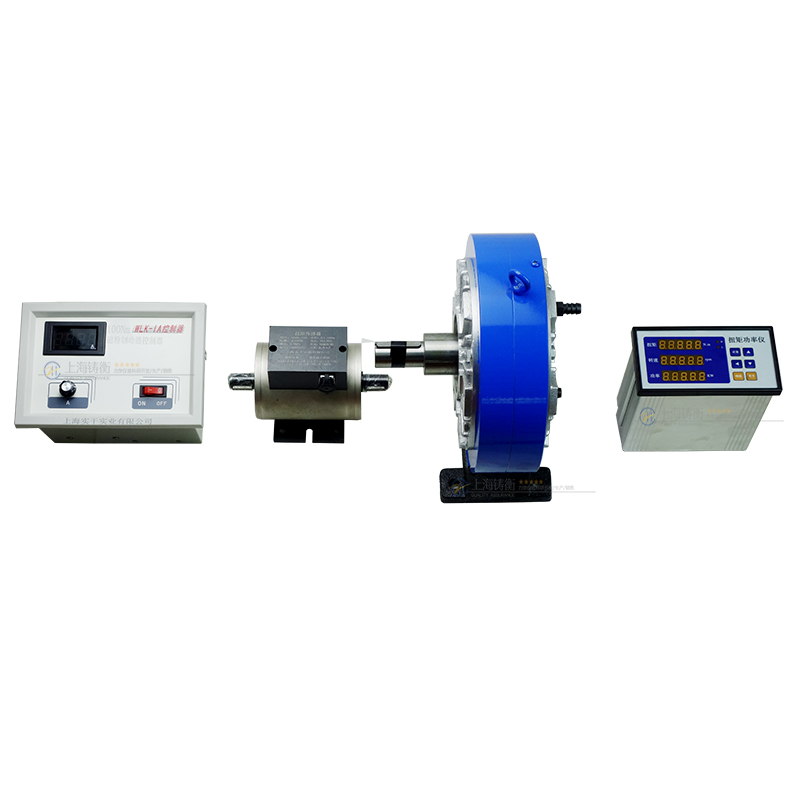

0-500N.m風機軸扭力功率測量儀,風機軸功率扭力測量儀
如果有些風機軸扭力功率測量儀要求比較高或有其他要求，我公司還提供非標訂制。本款SGDN系列風機軸扭力功率測量儀是為測量和檢測各種動態扭矩而設計制造的智能化計量儀器。我司風機軸扭力功率測量儀用于檢測各種機械制造、科研機構電機、減速機輸出的扭矩、轉速、功率的高精度測試設備。

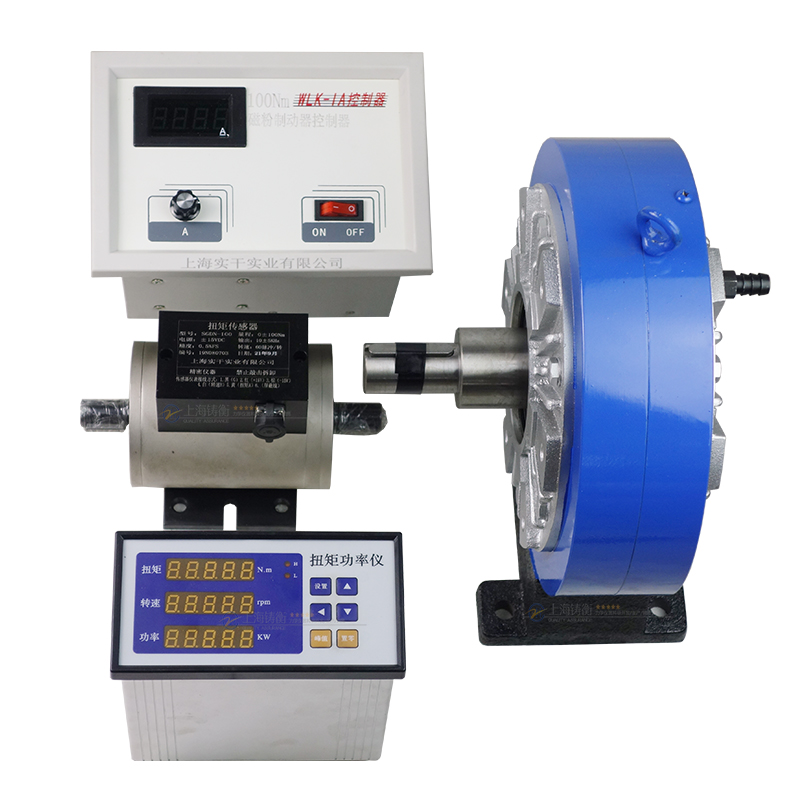

風機軸扭力功率測量儀
風機軸扭力功率測量儀規格型號
|
產品型號 |
測量范圍 |
分度值 |
外形尺寸 |
重量 |
|
SGDN-5 |
0.5-5 |
0.0001 |
188X100X108 |
5 |
|
SGDN-10 |
1-10 |
0.001 |
||
|
SGDN-20 |
2-20 |
0.001 |
||
|
SGDN-50 |
5-50 |
0.001 |
||
|
SGDN-100 |
10-100 |
0.01 |
||
|
SGDN-200 |
20-200 |
0.01 |
209X100X126 |
7 |
|
SGDN-500 |
50-500 |
0.01 |
238X100X136 |
10 |
|
SGDN-1000 |
100-1000 |
0.1 |
275X120X140 |
12 |
|
SGDN-2000 |
200-2000 |
0.1 |
298X120X154 |
15 |
|
SGDN-5000 |
500-5000 |
0.1 |
356X180X180 |
21 |
風機軸扭力功率測量儀特點：
1.信號輸出波形方波幅度可選5V/12V。
2.開機5分鐘即可進入工作狀態，勿需預熱過程。
3.檢測精度高、穩定性好、抗干擾性強。
4.不需反復調零即可連續測量正反扭矩。
5.體積小、重量輕、易于安裝。
6.傳感器可脫離二次儀表獨立使用，只要按插座針號提供±15V（200mA）的電源，即可輸出阻抗與扭矩 成正比的等方波或脈沖波頻率信號。
風機軸扭力功率測量儀GB-DTS 型傳感器的安裝：
|
規格 |
Φ |
ΦD2 |
A |
B |
C |
E |
F |
G |
H |
H1 |
L |
鍵 b*h*l*n |
|
0-100 |
18 |
78 |
8 |
72 |
122 |
31 |
61 |
100 |
54 |
112 |
188 |
6x6x25x1 |
|
200 |
28 |
92 |
8 |
72 |
123 |
41 |
61 |
100 |
60 |
125 |
209 |
8x7x35x1 |
|
500 |
38 |
96 |
8 |
72 |
124 |
55 |
61 |
100 |
65 |
135 |
238 |
10x8x50x2 |
|
1K-2K |
48 |
106 |
8 |
69 |
126 |
70 |
78 |
120 |
68 |
144 |
270 |
14x9x65x2 |
|
5K |
75 |
144 |
13 |
69 |
132 |
105 |
85 |
120 |
90 |
185 |
347 |
20x14x95x2 |
|
10K |
98 |
158 |
13 |
80 |
144 |
120 |
110 |
160 |
110 |
214 |
389 |
28x16x115x2 |
注：10KN.m以上的風機軸扭力功率測量儀需定做。
風機軸扭力功率測量儀主要功能：
可檢測動力機械輸出的轉矩、轉速、功率。如電機、內燃機、液（氣）壓馬達、曳引機、石油鉆機等。
可檢測傳動機械輸入、輸出的轉矩、轉速、功率、效率。如減變速機、電動閥門、離合器等。
可檢測鋼性傳動件的可承受轉矩。如石油鉆機鉆桿、煤礦山體固定錨桿等。
可檢測制動機械的制動轉矩。如制動器、失電保護器、汽車渦流減速器、吊車減速器、剎車等。
可檢測旋轉工作機械需要的轉矩、功率。如發電機、水泵、風扇、攪拌機等。
可檢測運動付摩擦轉矩。如汽車傳動球頭與球頭座、船舶尾軸與尾軸套、滾珠絲杠與螺母等。
風機軸扭力功率測量儀運輸、安裝、使用與操作：
在運輸過程中嚴禁淋雨、倒置和沖擊。
運輸安裝使用過程中嚴禁吊、拉、壓、撬、撞擊傳感器。
應安裝在干燥通風、無腐蝕氣體存在的廠房中。
安裝牢固，要有可靠接地。
主軸不能承受徑向力，同軸度要求誤差不超過0.05mm，使用有補償間隙的柔性聯軸節。
專線供電，以防干擾。設備周圍不得有強磁場干擾源。
由專業操作人員按照分類說明書設定儀表參數并操作，非專業人員不得操作。
出廠精度已經標定，非專業人員不得調整標定精度的按鍵和旋鈕，否則會造成精度偏差，需返回重新標定。
風機軸扭力功率測量儀使用環境：
zui高環境溫度不超過40℃。
海拔高度不超過2500m。
當環境溫度為20℃時，相對濕度不大于85%。
